Saintréithe ualaigh agus stádas ríofa dioscaí comhbhrúiteora agus tuirbín innill aerárthaí

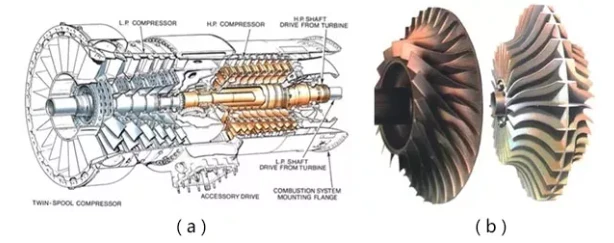

Cé go bhfuil difríochtaí idir feidhmeanna agus struchtúir na rótair comhbhrúiteora agus tuirbín, i dtéarmaí neart, tá dálaí oibre rothaí an dá cheann mar an gcéanna. Mar sin féin, tá an diosca tuirbín ag teocht níos airde, rud a chiallaíonn go bhfuil timpeallacht oibre an diosca tuirbín níos géire.
Is iad seo a leanas na hualaí a iompraíonn an diosca comhbhrúiteora nó an diosca tuirbín in inneall aerárthaigh:
Fórsa mór lártheifeacha
Ní mór don impeller fórsa lártheifeacha na lanna agus an impeller féin a sheasamh de bharr uainíocht an rótair. Ba cheart na coinníollacha luais seo a leanas a bhreithniú i ríomh neart:
Luas oibriúcháin seasta ag an bpointe ríofa neart atá sonraithe laistigh den chlúdach eitilte;
Uasluas oibriúcháin seasta-stáit incheadaithe a shonraítear sa tsonraíocht mhúnla;
115% agus 122% den uasluas oibriúcháin incheadaithe-stáit incheadaithe.
Tá na lanna, na glais, na baffles, na boltaí, na cnónna agus na scriúnna atá suiteáilte ar an diosca suite ar imeall an diosca roth. De ghnáth, tá imeall seachtrach an diosca roth ag bun an groove. Ag glacadh leis go ndéantar na hualaí seo a dháileadh go cothrom ar dhromchla imeall seachtrach an diosca roth, is é an t -ualach aonfhoirmeach:
Sa chás gurb é F suim na n -ualaí seachtracha go léir, is é r ga an chiorcail sheachtraigh den roth, agus is é H leithead aiseach imeall seachtrach an roth.
Nuair a bhíonn bun an groove mortise agus tenon comhthreomhar le hais uainíochta an diosca roth, tógtar an ga imeall seachtrach mar gha an tsuímh ina bhfuil bun an groove suite; Nuair a bhíonn uillinn chlaonta ag bun an mhortise agus an tenon groove sa treo gathach le hais uainíochta an diosca roth, tógtar an ga imeall seachtrach thart ar mheánluach na n -imeall tosaigh agus an imeall cúil.
Ualach teirmeach
Ní mór don diosca roth an t -ualach teirmeach a iompar de bharr téamh míchothrom. Maidir leis an diosca comhbhrúiteora, is iondúil gur féidir neamhaird a dhéanamh ar an ualach teirmeach. Mar sin féin, leis an méadú ar chóimheas brú iomlán an innill agus luas eitilte, tá teocht an -ard bainte amach ag an aer -sreabhadh asraon comhbhrúiteora. Dá bhrí sin, ní bhíonn ualach teirmeach na ndioscaí roimh agus tar éis an chomhbhrúiteora neamhbhríoch uaireanta. Maidir leis an diosca tuirbín, is é strus teirmeach an fachtóir tionchair is tábhachtaí tar éis fórsa lártheifeacha. Ba chóir na cineálacha réimsí teochta seo a leanas a bhreithniú le linn an ríofa:
Réimse teochta seasta-stáit do gach ríomh neart a shonraítear sa chlúdach eitilte;
Réimse teochta seasta i dtimthriall eitilte tipiciúil;
Réimse teochta trasdula i dtimthriall eitilte tipiciúil.
Agus meastachán á dhéanamh, mura féidir na sonraí bunaidh a sholáthar go hiomlán agus nach bhfuil aon teocht tomhaiste le haghaidh tagartha, is féidir na paraiméadair aeir faoin stát dearaidh agus an stát ualach teasa is airde a úsáid le haghaidh meastacháin. Is í an fhoirmle eimpíreach chun an réimse teochta ar an diosca a mheas:
Sa fhoirmle, is é T an teocht ag an nga riachtanach, is é T {{{0} an teocht ag poll lár an diosca, is é an TB an teocht ag imeall an diosca, is ga treallach é R ar an diosca, agus comhfhreagraíonn na suibscríbhinní 0 agus B don poll lár agus don Rim, faoi seach.
Freagraíonn M =2 le cóimhiotal tíotáiniam agus cruach ferritic gan fuarú éigeantach;
Freagraíonn M =4 do chóimhiotal bunaithe ar nicil le fuarú éigeantach.
Le haghaidh diosca comhbhrúiteora ardbhrú
Réimse teochta seasta-stáit:
Nuair nach bhfuil aon sreabhadh aeir fuaraithe ann, is féidir a mheas nach bhfuil aon difríocht teochta ann;
Nuair a bhíonn sreabhadh aer fuaraithe ann, is féidir an eitinn a thógáil thart ar theocht asraon an aeir ag gach leibhéal den chainéal {{0}}, agus is féidir T0 a thógáil thart ar theocht asraon an aeir ag an leibhéal fuaraithe aeir ag an leibhéal fuaraithe + 15 céim.
Réimse teochta neamhbhuan:
Is féidir an TB a ghlacadh thart ar theocht asraon gach leibhéal den aer -sreabhadh cainéal;
Is féidir t {0 a ghlacadh thart ar 50% de theocht imeall an roth nuair nach bhfuil aon sreabhadh fuaraithe ann; Nuair a bhíonn sreabhadh aeir fuaraithe ann, is féidir é a thógáil thart ar theocht asraon na céime eastósctha aeir fuaraithe.
Le haghaidh diosca tuirbín
Réimse teochta seasta-stáit:
Is é TB 0 teocht thrasghearrthach fhréamh na lann; △ Is é T an titim teochta den tenon, ar féidir é a thógáil thart ar an méid seo a leanas: △ t =50-100 Céim nuair nach bhfuil an tenon fuaraithe; △ t {=250-300 Céim nuair a fhuaraítear an tenon.
Réimse teochta neamhbhuan:
Is féidir an diosca le lanna fuaraithe a neasú mar seo a leanas: grádán teochta neamhbhuan=1. 75 × grádán teochta seasta-stáit;
Is féidir an diosca gan lanna fuaraithe a neasú mar seo a leanas: grádán teochta neamhbhuan=1. 3 × grádán teochta seasta-stáit.
Fórsa gáis (fórsa aiseach agus imlíne) a tharchuireann na lanna agus an brú gáis ar thaobh tosaigh agus cúil an impeller
Fórsa gáis a tharchuirtear ó na lanna
Maidir le lanna comhbhrúiteora, is é an chomhpháirt fórsa gáis ag gníomhú ar airde lann aonaid ná:
Aiseach:
I gcás gurb iad ZM agus Q an meán -gha agus an líon lanna; Is iad ρ1m agus ρ2m dlús an tsreafa aeir ag na rannóga ionraoin agus asraonta; Is iad C1am agus C2am treoluas aiseach an aeir ag meán -gha na rannóga ionraoin agus asraonta; Is iad P1M agus P2M an brú statach ar an sreabhadh aeir ag meán -gha na rannóga ionraoin agus asraonta.
Treo imlíne:
Le haghaidh lanna tuirbín
Tá treo an fhórsa gáis ar an ngás difriúil ón dá fhoirmle thuas le comhartha diúltach. De ghnáth bíonn brú áirithe sa chuas idir an impeller dhá chéim (go háirithe an impeller comhbhrúiteora). Má tá an brú sna spásanna in aice láimhe difriúil, beidh difríocht brú mar thoradh ar an impeller idir an dá chuasa, △ p=p 1- p2. Go ginearálta, is beag éifeacht a bhíonn ag △ p ar neart statach an impeller, go háirithe nuair a bhíonn poll sa impeller, is féidir neamhaird a dhéanamh ar △ p.
4.Chasmhóimint gyroscopic a ghintear le linn eitilte ainlithe
Maidir le dioscaí lucht leanúna mór le lanna lucht leanúna, ba cheart machnamh a dhéanamh ar an tionchar a bhíonn ag chuimhneacháin gyroscopic ar an strus lúbthachta agus ar dhífhoirmiú an diosca.
5.Ualaí dinimiciúla a ghintear ag lann agus creathadh diosca
Ba chóir an strus creathaidh a ghintear sa diosca nuair a bhíonn na lanna agus na dioscaí ag creathadh a fhorshuíomh leis an strus statach. Is iad na hualaí dinimiciúla ginearálta:
An fórsa gáis neamh-aonfhoirmeach tréimhsiúil ar na lanna. Mar gheall ar an lúibín a bheith i láthair agus an seomra dócháin ar leithligh sa chainéal sreafa, tá an t -aer -sreabhadh míchothrom feadh an imlíne, a tháirgeann fórsa gás neamhchothrom tréimhsiúil ar na lanna. Is é minicíocht an fhórsa spreagúil seo ná: HF=ωm. Ina measc, is é ω luas an rótair innill, agus is é M líon na lúibíní nó na ndlísheomraí dócháin.
An brú gáis neamh-aonfhoirmeach tréimhsiúil ar dhromchla an diosca.
An fórsa spreagúil a tharchuirtear chuig an diosca tríd an seafta nasctha, ag nascadh fáinne nó i gcodanna eile. Tá sé seo mar gheall ar éagothroime an chórais seafta, a chruthaíonn creathadh an mheaisín iomláin nó an chórais rótair, rud a spreagann an diosca nasctha chun creathadh le chéile.
Tá fórsaí cur isteach casta idir lanna an tuirbín il-ró-rótar, a rachaidh i bhfeidhm ar chreathadh an chórais diosca agus pláta.
Creathadh cúplála diosca. Tá creathadh cúplála imeall diosca bainteach le saintréithe creathadh bunúsacha an chórais diosca. Nuair a bhíonn an fórsa spreagúil ar an gcóras diosca gar d'ord áirithe minicíochta dinimiciúil an chórais, déanfaidh an córas strus creathaidh a athsholáthar agus a ghiniúint.
6.Strus tionóil ag an nasc idir an diosca agus an seafta
Ginfidh an cur isteach idir an diosca agus an seafta strus tionóil ar an diosca. Braitheann méid an strus tionóil ar an gcur isteach ar an gcur isteach, ar mhéid agus ar ábhar an diosca agus ar an seafta, agus baineann sé le hualaí eile ar an diosca. Mar shampla, méadóidh an t -ualach lártheifeacha agus an strus teochta poll lár an diosca, an cur isteach a laghdú, agus dá bhrí sin an strus tionóil a laghdú.
I measc na n-ualaí thuasluaite, is iad na príomh-chomhpháirteanna fórsa maise lártheifeacha agus ualach teirmeach. Agus an neart á ríomh, ba chóir na teaglamaí seo a leanas de luas agus teocht uainíochta a bhreithniú:
Luas gach pointe ríofa neart a shonraítear sa chlúdach eitilte agus an réimse teochta ag an bpointe comhfhreagrach;
An réimse teochta seasta ag an bpointe ualach teasa uasta nó an difríocht teochta uasta san eitilt agus an t-uasluas oibriúcháin incheadaithe-stáit incheadaithe, nó an réimse teochta comhfhreagrach-stáit nuair a shroichtear an t-uasluas oibriúcháin seasta-stáit incheadaithe.
I gcás an chuid is mó de na hinnill, is minic gurb é éirí as an staid struis is measa, mar sin ba cheart an t -uasluas oibriúcháin le linn éirí as an ngealltanas a mheascadh le linn an t -uasmhéid teochta) agus an t -uasluas oibriúcháin le linn éirí as.
